2 种余电快速泄放电路方案：优缺点大比拼

余电快速泄放电路，也就是放电电路，在需要快速反复开关电源，且负载电路上存在大容量电容的场景中发挥着重要作用。当断开电源开关后，若负载电路中有大电容，会致使负载电路上的电压下降缓慢。此时若重新接上电源开关，负载电路在未完全掉电的情况下重新上电，极有可能导致电路无法正常复位启动，进而使电路工作异常，出现开机死机等状况。

在日常生活中，我们通过开关电源的方式重启电子设备时，比如重启路由器，通常是断电后等几秒钟再接上电源。像电视机这类设备，断电后会发现其 LED 指示灯要过几秒钟才会熄灭，这就是余电没有快速泄放所导致的。

接下来为大家详细介绍两种余电快速泄放电路方案：

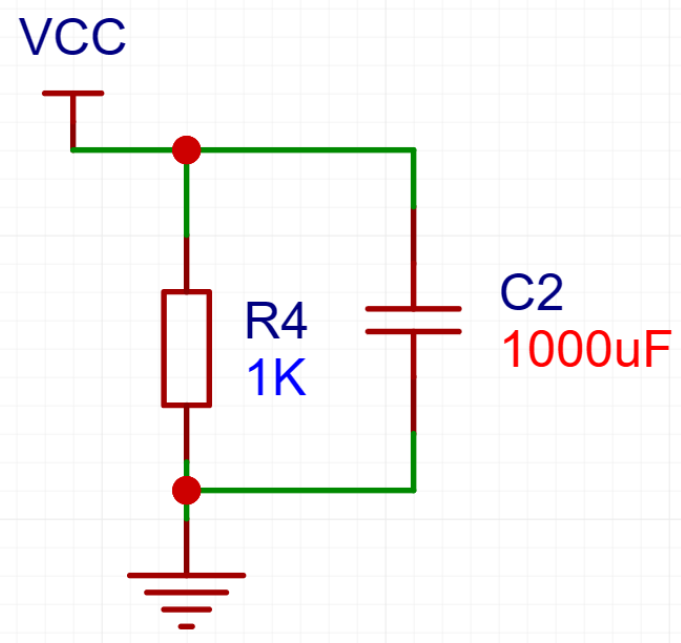

方案 1：直接并联电阻持续接通进行余电释放。这种方案的优势十分明显，其电路结构简单，易于实现。然而，它也存在显著的缺点，功耗较高，会一直产生损耗。并且由于需要一直保持接通状态，放电速度无法设置得太快。

方案 2：使用三极管快速放电（需要注意 R2 的功耗）。在使用此方案时，存在正确与错误的电路接法。

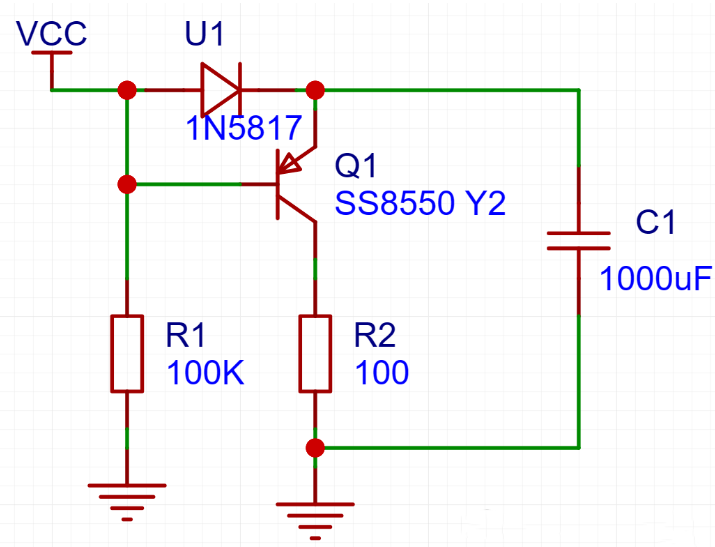

（正确的电路）

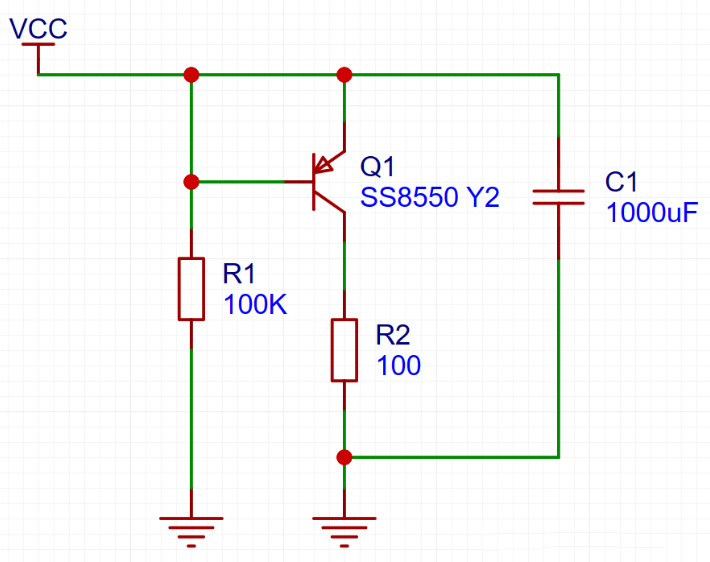

（错误的电路，没有二极管在断电的条件下是不会主动打开Q1的）

该方案的优势在于只在断电的条件下才进行放电，能够有效降低不必要的功耗。

方案比较：

方案1

优势是电路简单。

缺点是功耗较高，一直损耗，由于需要一直开着因此放电速度不能作得太快。

方案2

优势是只在断电得条件下才进行放电，

缺点是必须使用防反电路（二极管，或者mos管）以让三极管的B极电压迅速降低从而打开三极管，由于单向导电电路的存在，会导致工作端电压产生损耗，例如上图中损耗 0.3v。

在实际应用中，我们需要根据具体的需求和场景，综合考虑这两种方案的优缺点，选择最为合适的余电快速泄放电路方案。
